Equipos de Vibración
La unidad de galvanoplastia por vibración (conocida formalmente como máquina de galvanoplastia por vibración o sistema de recubrimiento para microcomponentes de precisión) es un equipo de acabado altamente especializado, dedicado al tratamiento superficial de componentes ultrapequeños, frágiles y de alta precisión. Posicionada como una alternativa revolucionaria al recubrimiento por tambor (bombo) tradicional, esta tecnología utiliza vibración mecánica multiaxial de alta frecuencia en lugar de rotación por volteo para lograr una uniformidad de recubrimiento excepcional. Es un sistema fundamental en los sectores de electrónica de alta gama, semiconductores e instrumental médico, donde el volteo tradicional en tambor provoca la deformación o el traslape de las piezas.

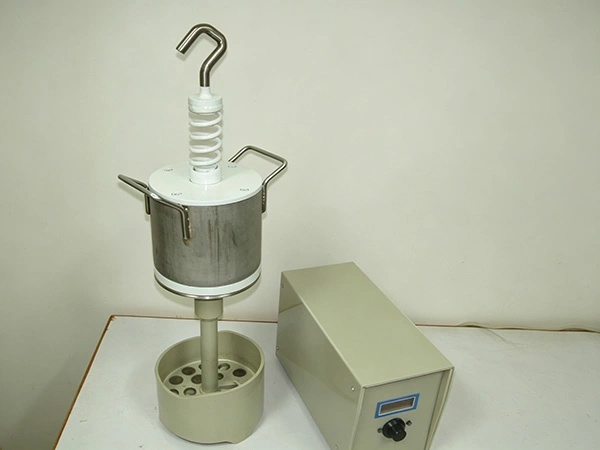

El proceso de galvanoplastia dentro de esta alternativa al tambor convencional se basa en la sincronización precisa entre un tazón (malla) vibratorio especializado de parte superior abierta y un accionamiento excitador de alto rendimiento:
- Carga de material: El tazón vibratorio de parte superior abierta actúa como el recinto de carga. Su centro está acoplado mecánicamente al excitador mediante un eje de transmisión, creando una pista anular (en forma de anillo) optimizada a lo largo de las paredes del tazón donde se colocan los microcomponentes.

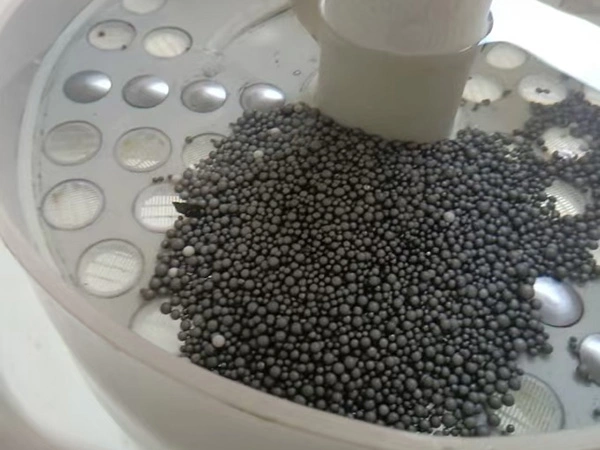

- Contacto eléctrico: Durante la operación, el tazón permanece completamente sumergido en el electrolito. Debido a su propia gravedad, las piezas de trabajo mantienen un contacto eléctrico continuo y confiable con los pines catódicos incrustados directamente en el fondo del tazón.

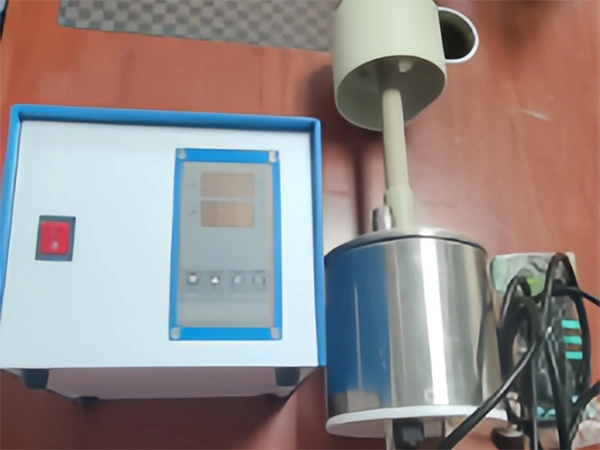

- Cinemática multiaxial: Al recibir las señales de la fuente de alimentación de vibración con frecuencia estabilizada, el excitador impulsa al tazón hacia un movimiento oscilatorio horizontal y tridimensional (3D) complejo.

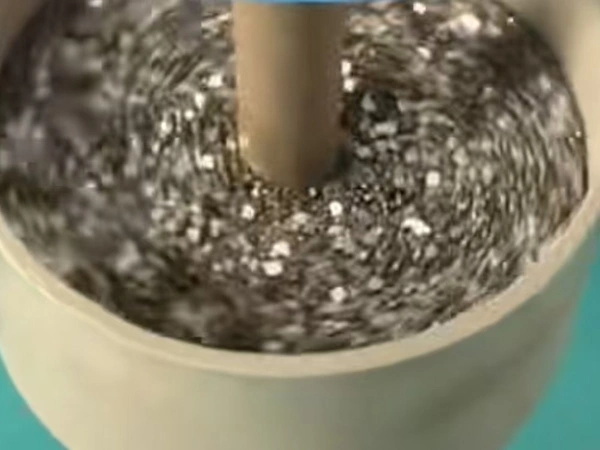

- Depósitos uniformes: Las variadas amplitudes de vibración a lo largo de las diferentes secciones del tazón obligan a los microcomponentes a ejecutar simultáneamente una rotación independiente (giro sobre su propio eje) y una revolución orbital alrededor de la pista. Este movimiento continuo y suave garantiza que cada pieza reciba una densidad de corriente idéntica, entregando una capa galvanizada impecable y uniforme.
Nuestras estaciones automatizadas de acabado por vibración cuentan con opciones personalizables para adaptarse a diversas escalas de procesamiento:
- Frecuencia de Vibración: 10 Hz to 60 Hz (regulación de frecuencia variable continua / control por VFD).
- Tamaños del tazón vibratorio: Las configuraciones estándar incluyen diámetros de φ15, φ18, φ20, φ25, y φ30 (dimensiones de envolvente personalizadas disponibles).
- Voltaje de operación: compatibilidad con DC 12V / 24V.
- Adaptabilidad del Producto: Se encuentra disponible una amplia gama de modelos de tazones, capacidades volumétricas y geometrías internas personalizadas para cumplir con los estrictos requisitos de manipulación de diversas geometrías electrónicas y de herrajes.
